Saab 9-3SS subwooferi lisamine

Suhtleme (heli + pilt) + auto teemadel...
miqq
Postitusi: 11
Liitunud: N Juun 27, 2013 19:58
Asukoht:
Auto:

#51

R Juun 28, 2013 11:11

aa no seda kyll, ma ka algul ei saand aru miks seda auxi siia pandi, soome saabi lehel on ilusti välja toodud kuidas supakas sinna saadi
Kasutaja avatar
D116
Postitusi: 2056
Liitunud: E Veebr 14, 2005 11:24
Asukoht: Lahti
Auto: SAAB 9-5 2007 2.0T Biopower Vector ST4 218kW, CITROEN C3 Shine 2019 1.2 60kW

#52

R Juun 28, 2013 12:11

Aga sellist on keegi proovinud http://www.saabaux.com/ http://www.youtube.com/watch?v=-fcv7009nBY

Täpselt sama (või parema) asja saad sa siit: http://www.saabiklubi.ee/foorum/viewthread.php?tid=21817
Aga see ei aita SS-i...

Ja kus woofri väljund on? Vaata ka mis vidin on, mitte ainult AUX , nagu sa pakkud.
__In Boost We Trust__
triibutu
Postitusi: 429
Liitunud: T Dets 14, 2004 17:55
Asukoht:
Auto:

#53

R Juun 28, 2013 13:31

Aga sellist on keegi proovinud http://www.saabaux.com/ http://www.youtube.com/watch?v=-fcv7009nBY

Täpselt sama (või parema) asja saad sa siit: http://www.saabiklubi.ee/foorum/viewthread.php?tid=21817
Aga see ei aita SS-i...

Ja kus woofri väljund on? Vaata ka mis vidin on, mitte ainult AUX , nagu sa pakkud.

Ja kus on sinu pakutud lingil woofri väljund?
Kasutaja avatar
D116
Postitusi: 2056
Liitunud: E Veebr 14, 2005 11:24
Asukoht: Lahti
Auto: SAAB 9-5 2007 2.0T Biopower Vector ST4 218kW, CITROEN C3 Shine 2019 1.2 60kW

#54

R Juun 28, 2013 14:26

Aga sellist on keegi proovinud http://www.saabaux.com/ http://www.youtube.com/watch?v=-fcv7009nBY

Täpselt sama (või parema) asja saad sa siit: http://www.saabiklubi.ee/foorum/viewthread.php?tid=21817
Aga see ei aita SS-i...

Ja kus woofri väljund on? Vaata ka mis vidin on, mitte ainult AUX , nagu sa pakkud.

Ja kus on sinu pakutud lingil woofri väljund?


Vaatasid tähelepanelikkult? 3:43 vaata sealt, millised juhtmed
__In Boost We Trust__
triibutu
Postitusi: 429
Liitunud: T Dets 14, 2004 17:55
Asukoht:
Auto:

#55

R Juun 28, 2013 16:00


Vaatasid tähelepanelikkult? 3:43 vaata sealt, millised juhtmed

Ägedad juhtmed tõepoolest. Kahjuks ei ole neil miskit pistmist ei 9-3SS-i ega woofri väljundiga :facts:
Kasutaja avatar
D116
Postitusi: 2056
Liitunud: E Veebr 14, 2005 11:24
Asukoht: Lahti
Auto: SAAB 9-5 2007 2.0T Biopower Vector ST4 218kW, CITROEN C3 Shine 2019 1.2 60kW

#56

R Juun 28, 2013 18:42


Vaatasid tähelepanelikkult? 3:43 vaata sealt, millised juhtmed

Ägedad juhtmed tõepoolest. Kahjuks ei ole neil miskit pistmist ei 9-3SS-i ega woofri väljundiga :facts:


Aga mis on siis "line out"?4:12 ongi need "ägedad" juhtmed võimendisse.
Inglis keelt jagad?
__In Boost We Trust__
triibutu
Postitusi: 429
Liitunud: T Dets 14, 2004 17:55
Asukoht:
Auto:

#57

R Juun 28, 2013 18:55

Kulla inimene, jutt käib seal ju 9-5 Denso navist :wall:
a1500
Postitusi: 40
Liitunud: R Mai 09, 2014 16:03
Asukoht:
Auto:

#58

R Juun 13, 2014 22:23

See on küll üsna vana teema, kuid vb neile kellel plaanis subwoofer lisada, kirjutan ka oma kogemustest:
Subwoofri saab üsna hästi mängima selles autos, kasutasin selleks 400w rms/1200w max bassikõlarit, mille võimule tuli signaal läbi hi-low converteri ja bassifiltri tagumistest aknalaua kõlaritest, küll aga pidid kõik nupud põhjas olema, et mängiks piisavalt ja seega kadus timmimisvõimalus ära. Kui võtta istmealusest võimust hi-low converterisse heli, mängib piisavalt tugevalt et on võimalik ka võimendi ja raadionuppudest muuta heli.
hi-low converter ja filter on oomipoest kokku ~18€
flood
Postitusi: 224
Liitunud: K Juul 11, 2007 16:19
Asukoht: Tallinn/Pärnu/Saaremaa
Auto:

#59

E Juun 16, 2014 17:04

Ma küll ei saa aru väljendist "üsna hästi" kui köik nupud peavad olema põhjas ja helisignaal võetakse tagakõlaritest, kuhu alla 100 hz sisse ei suunatagi. A noh igaühel on omad eesmärgid ja eelistused :)
a1500
Postitusi: 40
Liitunud: R Mai 09, 2014 16:03
Asukoht:
Auto:

#60

E Juun 16, 2014 22:42

Ma küll ei saa aru väljendist "üsna hästi" kui köik nupud peavad olema põhjas ja helisignaal võetakse tagakõlaritest, kuhu alla 100 hz sisse ei suunatagi. A noh igaühel on omad eesmärgid ja eelistused :)

see "üsna hästi" mängib siis kui ühendasin uksekõlarite külge ja tegingi seda sp et aknalaua kõlaritest ei saanud soovitud tulemust. igatahes mängib võimendi 50Hz peal ja saab timmida neid rullikuid nii, kuidas endale meeldib.

vabandan, et natuke valesti väljendasin ennast :)
flood
Postitusi: 224
Liitunud: K Juul 11, 2007 16:19
Asukoht: Tallinn/Pärnu/Saaremaa
Auto:

#61

E Juun 16, 2014 23:51

Seda teemat on niipalju jahutud, et täitsa sportlikust huvist proovin ka jaanipäeva vabade päevade ajal selle hi-lo konverteri ära siis ja oskab ka seisukoha võtta pärast.

Kus kohast kõige lihtsam juhtmed puruks lõigata on, et kätte saada istmealuse võimendi kõlarijuhtmed, mis suunduvad esiustesse? Oskab keegi juhtmete värvi ka kohe ära öelda? Või otsin tuimalt keerutatud juhtmepaarid ülesse?
Trionic
Saabiguru
Postitusi: 7053
Liitunud: N Veebr 26, 2004 20:37
Asukoht:
Auto:

#62

T Juun 17, 2014 9:26

Ei tule SS`l kusagilt head heli, kui nende hi-lo karpidega jännata. Samas paljusid rahuldab ka selline "helikvaliteet". Optiliste multimeediasüsteemide puhul on ainus (kuid kulukas) lahendus heliprotsessori toel signaalide konvertimine otse optikast.
a1500
Postitusi: 40
Liitunud: R Mai 09, 2014 16:03
Asukoht:
Auto:

#63

T Juun 17, 2014 13:55

Ei tule SS`l kusagilt head heli, kui nende hi-lo karpidega jännata. Samas paljusid rahuldab ka selline "helikvaliteet". Optiliste multimeediasüsteemide puhul on ainus (kuid kulukas) lahendus heliprotsessori toel signaalide konvertimine otse optikast.

mul pole just kõige korralikum bassikõlari komplekt, kuid see on normaalse auto peal ka mängind ning minu kõrvad vahet ei märka :D

Seda teemat on niipalju jahutud, et täitsa sportlikust huvist proovin ka jaanipäeva vabade päevade ajal selle hi-lo konverteri ära siis ja oskab ka seisukoha võtta pärast.

Kus kohast kõige lihtsam juhtmed puruks lõigata on, et kätte saada istmealuse võimendi kõlarijuhtmed, mis suunduvad esiustesse? Oskab keegi juhtmete värvi ka kohe ära öelda? Või otsin tuimalt keerutatud juhtmepaarid ülesse?

juhtmeid puruks lõigata pole mõtet, aitavad sellised vidinad:
http://i01.i.aliimg.com/wsphoto/v0/755050893/10PCS-hOT-Electrical-Wire-font-b-Cable-b-font-font-b-Snap-b-font-font-b.jpg

muidu ise võtsin istmealuse võimu pistiku juurest signaali, seal võimu peal jooniselt näha ka millised juhtmed õiged


igatahes mingi mõtetu lugu ja moblavideo:
https://www.youtube.com/watch?v=-MtK9v6Lv4k&feature=youtu.be
https://www.youtube.com/watch?v=MEkecNZFYak&feature=youtu.be
flood
Postitusi: 224
Liitunud: K Juul 11, 2007 16:19
Asukoht: Tallinn/Pärnu/Saaremaa
Auto:

#64

E Juun 23, 2014 10:56

Istmeall on nii lühikesed kaablid pistiku ja kaablikarbi vahel, et mittemiskitpidi ei pääse ju isegi neid "lisavidinaid" peale panema. Päris ökonoomne värk.

Tuleb ikka asi põhjalikumalt ette võtta ja korralik RCA pistik võimu külge ehitada, siis saab õige signaali välja. Seejärel juba saab madalamale otsale korraliku lisavõimendi ja valjuhääldid paigadada.
flood
Postitusi: 224
Liitunud: K Juul 11, 2007 16:19
Asukoht: Tallinn/Pärnu/Saaremaa
Auto:

#65

L Juun 28, 2014 12:43

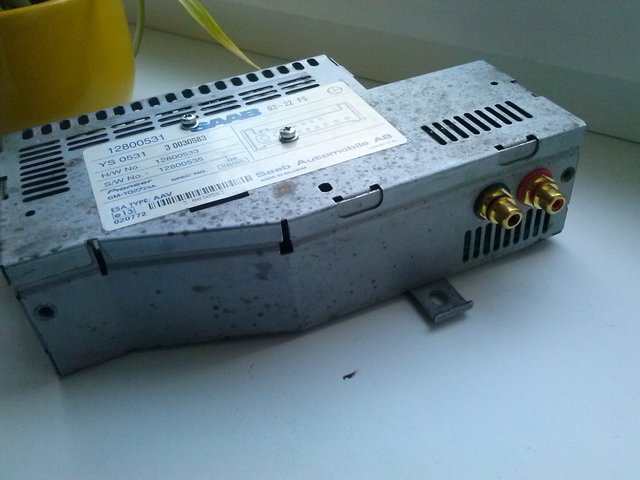

AMP1-st on igastahes pre-out väljavõte valmis ehitatud. Ilusad RCA pistikud ka külge pandud. Nüüd vaid võimendi tagasi installida ja katsetama. :drive:



Lisatud failid
Kasutaja avatar
andrehh
Postitusi: 315
Liitunud: L Juun 08, 2013 17:28
Asukoht: Pärnu
Auto:

#66

L Juun 28, 2014 21:48

Näeb päris hea välja :thumb:. Rohkem pilte pole RCA paigaldamise kohta ?

Edit :
Trükkplaadilt kasutad noolega näidatud punkte R ja L signaali võtmiseks ?

[img=800x477]http://www.xs4all.nl/~ghgmvan/saab/demping/amp1-1.jpg[/img]

http://www.saabforum.nl/viewtopic.php?f=18&t=58219&start=75
flood
Postitusi: 224
Liitunud: K Juul 11, 2007 16:19
Asukoht: Tallinn/Pärnu/Saaremaa
Auto:

#67

T Juul 01, 2014 1:04

Põhimõtteliselt, aga sa pead üksühele võimendi ka vahele ehitama. Lihtsalt signaali väljavõttega ei jagu "piisavalt võimsust". Pingelang on liiga suur.
flood
Postitusi: 224
Liitunud: K Juul 11, 2007 16:19
Asukoht: Tallinn/Pärnu/Saaremaa
Auto:

#68

T Juul 01, 2014 8:31

Lisaks võimendile tuleb ehitada vahele ka "muteskeem". Katsetasin hetkel ilma "muteskeemita" ja sisse/välja lülitades käib nii ustekõlaritest kui lisavõimendist igasugu häirivaid plökse ja plakse läbi. Lisaks ei jää süsteem vait samal ajal kui armatuurikõlarid. Aga lahe, igastahes ninanips nendele, kes on öelnud, et mitte kuidagi ei saa, või et vaja valguskaabli protsessoreid võimisiganesmuudjama.

Muideks, isegi kõrged helid on olemas. Kesksagedus on küll kuidagi "tühi". Väidetavalt 1 kHz juures -12db, aga see polegi probleem. Vaja ju just madalamat otsa.

Muidugi, kui kellelgi on head ideed täpseks muteskeemiks, siis ideed oleks teretulnud :)
flood
Postitusi: 224
Liitunud: K Juul 11, 2007 16:19
Asukoht: Tallinn/Pärnu/Saaremaa
Auto:

#69

P Juul 06, 2014 20:52

Vahepeal on selgunud, et plöks, sisse ja välja lülitamisel käib läbi keskkõlari millegipärast. Samuti on keskkõlar süüdi selles, et ei jää vait samal ajal, kui kogu muu süsteem ja mängib mingi väikse hetke kauem. Peab ka teisele istmealusele võimendile korra skeemi ümber jootma, või lausa uue tegema. Seejärel saab katsetada, kas see plöksimine on ehk võimendi enda eripära.
a1500
Postitusi: 40
Liitunud: R Mai 09, 2014 16:03
Asukoht:
Auto:

#70

P Juul 13, 2014 21:39

Lisaks võimendile tuleb ehitada vahele ka "muteskeem". Katsetasin hetkel ilma "muteskeemita" ja sisse/välja lülitades käib nii ustekõlaritest kui lisavõimendist igasugu häirivaid plökse ja plakse läbi. Lisaks ei jää süsteem vait samal ajal kui armatuurikõlarid. Aga lahe, igastahes ninanips nendele, kes on öelnud, et mitte kuidagi ei saa, või et vaja valguskaabli protsessoreid võimisiganesmuudjama.

Muideks, isegi kõrged helid on olemas. Kesksagedus on küll kuidagi "tühi". Väidetavalt 1 kHz juures -12db, aga see polegi probleem. Vaja ju just madalamat otsa.

Muidugi, kui kellelgi on head ideed täpseks muteskeemiks, siis ideed oleks teretulnud :)

hi-low converteriga käib ka subwoofrist plõks läbi sisse ja välja lülitades.
Press
Postitusi: 128
Liitunud: N Mai 08, 2014 17:39
Asukoht:
Auto:

#71

P Juul 13, 2014 23:17

Ootan täitsa huviga tulemust!!!
preda
Postitusi: 193
Liitunud: R Nov 18, 2011 22:44
Asukoht:
Auto:

#72

E Juul 14, 2014 13:19

Mul ei käi mingeid plõkse...kõik toimib nagu peab HI-LOW konvertriga
a1500
Postitusi: 40
Liitunud: R Mai 09, 2014 16:03
Asukoht:
Auto:

#73

E Juul 14, 2014 16:40

Mul ei käi mingeid plõkse...kõik toimib nagu peab HI-LOW konvertriga

see olenes mul sellest, kui palju oli bass boost nupp peale keeratud, kui see on poolepeal umbes ei käi plõkse, kui üle poole hakkavad plõksud
preda
Postitusi: 193
Liitunud: R Nov 18, 2011 22:44
Asukoht:
Auto:

#74

E Juul 14, 2014 18:05

Njaaa...kahtlane,eks pead kellegi targema juurde viima,kes asja üle vaataks
flood
Postitusi: 224
Liitunud: K Juul 11, 2007 16:19
Asukoht: Tallinn/Pärnu/Saaremaa
Auto:

#75

P Aug 17, 2014 11:43

Suvel on niiipalju tegemist, et auto kallal ehitada ei jõuagi... Kuna juba mitmeid kuid tagasi sai AMP 1-st ehitatud ilusad RCA väljavõtted, siis alles nüüd sai autosse korralikud paigaldatud lisavõimendi. Aknalaua all on täpselt selle jaoks minu arvates mõistlik koht. Poltide ja mutritega pleki külge kinni ja püsib seal väga kindlalt. Juhtmed sai peita aknalaua pleki ja katte vahele, nii et midagi ei tolkne kuskil.

Praegu sai remote signaal võetud pakiruumi kaitsmetepesa lähistelt, mis süütega koos sisse välja lülitab. Jah, kui süüde sees pole, siis lisavõimendi ei tööta, aga minujaoks see antud hetkel probleem ei ole, kuna parklates tümmi laskmas ei käi.

Kohe saab ka üks teine AMP1 endale RCA väljavõttes, sinna üritab tekitada remote signaali väljavõtte, millega lisavõimendit juhtimida. Variante on mitmeid, kuidas see lahendada.

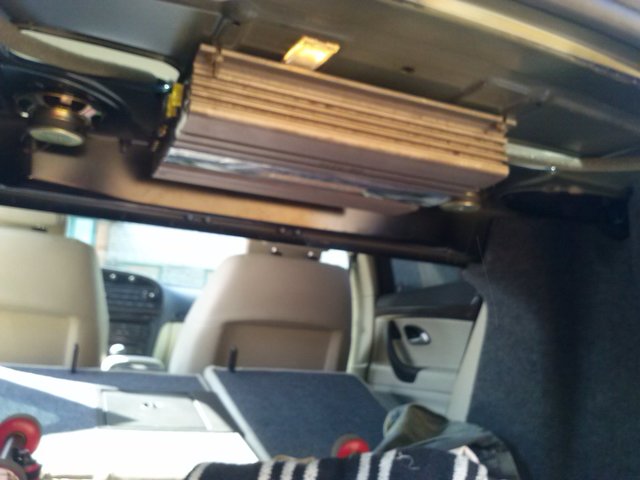

Ajutiselt sai pandud 10" subbakas pakiruumi mängima. Ajutiselt seetõttu, et pakiuum on sellel masinal väike ja madalots ei ole eraldi eriline prioriteet.
Nii palju kui olen uurinud, siis peaks köige möistlikum olema lisada aknalauale hoopis sellised asjad madalat otsa mängima:
http://www.amazon.com/Tang-Band-W69-1042J-6x9-Subwoofer/dp/B000BWZ33Q


Lisatud failid
