piktogramm näitab valet asja + tonnise tehasesignast

Veiko · #1

nimelt näitab, et kõrvalistuja uks on lahti, kuigi tegelikult on kinni. Vahepeal näitas lahtiolles, et on kinni. nüüd näitab kogu aeg et on lahti. lüliti käib üles alla küll.
aga ikkagi, mis värk on? on kellelgi kogemusi. see häirib natsa.

Trionic · #2

Ukseluku andur(herkon kontaktid,või nende magnetvastus)peetis.Lihtne,kuid kulukas,kui ise ei viitsi anduri korpust lahti lõigata ja herkonit asendada.

Veiko · #3

eks ma pean vist asendama kui mõistus ja oskused üle käivad. palju raha ei tahaks maksta selle eest.

aga, mis see herkon on?

ps! trionic, aitüma käsipidurinõuannete eest tlf teel. sai tööle.

Trionic · #4

Sihuke hermeetilisse klaaskolbi suletud kullatud kontaktipaar,mis sulgub
magnetvaljas(lihtsalt seletades).

KrikU · #5

magnetvälja siis tekitab sis üldjuhul mähis kust voolu läbi lastakse vastavalt vajadusele

ptrt · #6

Algselt postitas: KrikU
magnetvälja siis tekitab sis üldjuhul mähis kust voolu läbi lastakse vastavalt vajadusele

Sellisele kirjeldusele vastab täpsemini asjandus nimega "relee". Herkon on siiski ainult klaasampullis olev kontaktipaar, justnagu Trionic seletas. See, millega herkonit mõjutav magnetväli tekitatakse, on teine teema, aga osades (kuna ma ei julge hetkel öelda "valdavas enamustes") rakendustes on selleks siiski püsimagnet, nagu arvatavasti ka konkreetses ukseanduris.

Veiko · #7

ok, aga vabandust lolli küsimuse pärast, kus see asub? füüsiliselt

Viki · #8

asub ukseluku küljes. selline sinine ja piklik, 2 juhet ja pistik küljes. alati ei pruugigi peetis olla. vahest on lihtsalt paigast ära või kui on välimist lukupoolt eemaldatud ja valesti tagasi pandud, siis ka valetab.

Trionic · #9

Vahel on magnet lihtsalt ära surnud,jube raske nii pisikest magnetit leida,
viimati lammutasin ristilapse mingist lelust sellise sobiva välja.Orig.magnetit
minuteada üldse osta ei saa.

Veiko · #10

välimist lukupoolt olen eemaldanud küll paar korda. eemaldasin veel paar korda, aga herkonit ei kohanud:)

#11

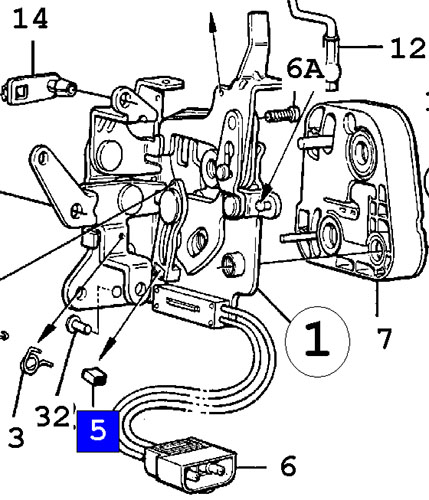

Esiukse puhul:
Pos 5 - magnet Part no 95 08 011
Pos 6 - herkon, pistik ja juhe Part no 95 05 454

Lisatud failid

Veiko · #12

assaraisk, see on küll peen värk. aitüma.

Viki · #13

no vot ja nr.7 tagasi panemisel on oluline alumise( peenema) tifti õige asend. see peab minema magnetiga hoova soonde. paraku 7 eemaldamisel nihkub see hoob vedru mõjul kõrvale ja kui seda ei tea, siis tavaliselt satub tift soonest mööda. lukk toimib, kuid andur valetab. vahest väänab vale paigaldus ka tifti kõveraks.
95.a edasi orig. signa puhul ei tööta ka pult kui andur näitab, et uks lahti on.

Veiko · #14

justament, vale paigaldusega väänasin tifti kõveraks.

Factor · #15

Heh seeda temat loe niikui anektooti head väljendid:thumb:
Tegelikult küsimus qdwin'le, et kust sa need skeemid ja instruktsioonid välja nuhkinud oled igaljuhul RESPECT, ehk oleksid nõus neid ka siin laialt jagama, jääks ehk palju küsimusi esitamata, kui ise näpuga paberilt järge saaks ajada!
Vähemalt mina oleks küll huvitatud igasugu saab 9000-de skeemidest ja instruktsioonidest (eriti huvitaks võimalikult detailne elektriskeem)!:poke:

Trionic · #16

Loe vanemaid jutte, EPC vene saitidel vabalt saadaval,kasulike linkide all vist oli ka.

#17

Saabil on olemas selline vinge asi nagu EPC (Electronic Parts catalogue). Ilmselt sealt on see pilt ka pärit.

#18

EPC2003 ehk mida kõike venemaalt leida võib!

suur · #19

Teemasse tagasi:

Enda autol pole piktogramm mitte kunagi juhiukse lahti/poolkinni olemist näidanud. Samas on signa täiesti töökorras, mistõttu eeldan ka herkon kontaktide töökorras olemist.
Kust sellisele veale lahendust otsida? Või äkki polegi viga?

suur · #20

HErkon kontaktide remondist leidsin tuntud vene saidilt ühe asjaliku õpetuse:
http://faq.saabnet.ru/_9000/zamochnaya_epopeya.pdf
http://photofile.ru/album.php?id=587818

Jutt küll vene keeles, aga see-eest piltidega.

Factor · #21

Hmm... Mina ei saa nüüd aru, mis eesmärki see herkon seal siis täidab.
Kas piktogrammiga ei suhtle lülitid, mis on "uksepiida" küljes.
Juhul, kui siiski herkon lüliti töö näitab piktogrammil, kas uks lahti või kinni, mis siis kesklukule infot annab, kui võtmest keerata??
Nimelt on mul enda Saabikul probleeme kesklukuga. Aegajalt töötab ja siis vahel mitte. Kui auto isand Trionicu juures ravil oli, märkas ka tema seda viga ja jootis üle keskluku aju (seal pidavat vahel külmjooteid olema), kuid see ei aidanud. Trionic arvas, et mul juhtmed "väsinud", mis juhi ukse ja salongi vahel. Ei viitsinud kohe väljavahetama hakata ning tegin katse ja sildasin kõik uksesisse suunduvad juhtmed ajutiselt "krokodillidega" kuid tolku ei midagi.
Ise arvasin, et kesklukku juhib see sama herkon ja plaanisin selle vahetust. kuid praegu seda teemat lugedes tundub mulle siiski, et see on ainult piktogrammi tarvis.

Tehke "totule" (loe Factorile) selgeks, mis siis õige on!:fight:

ptrt · #22

Mina saan hetkel asjast aru nii, et herkonid lukumehhanismides on piktogrammi jaoks, PLUSS juhiukse herkon kontrollib ka keskluku käitumist (kas lubada lukustamist või mitte, olenevalt juhiukse olekust). Otseselt JUHIVAD kesklukku esiuste lukusüdamike taga olevad kontaktid + keskkonsoolil olev nupp.

http://saabfaq.msk.ru/_9000/electro-sch ... r-lock.pdf
http://saabfaq.msk.ru/_9000/electro-sch ... ogram2.pdf

Uksepostides olevad lülitid peaksid juhtima sisevalgustust, uksetulesid ja alarmi.

#23

Kui võtmest keerata, siis kesklukule annabki infot seesama herkon seal ukses. Vahe lihtsalt selles, et teiste uste herkonid lähevad otse piktogrammi, aga juhiukse oma läheb läbi keskluku kontrollmooduli...seesama must karbike, kus tinutatama peab.
Ongi siis sellised võimalused:
1. Herkoni ja kontrollploki vahelised juhtmed mädad
2. Herkon ei saa püsimagnetiga kontakti, järelikult ei lüli või teeb seda pisteliselt.
3. Keskluku kontrollploki trükkplaadi ülejootmine ei aidanud.

Selle viimase kohta ütleks niipalju, et minul see trikk toimis. Kah sulges-avas uksi nagu jumal juhatas.
Aga üsna kindlalt ei ole seal külmjooteid, vaid kuumutamine mõjutab mingit detaili. Ise pakuks, et releed trükkplaadil on süüdlased.
Kui sul Factor võimalik, proovi kellegi teise sarnast kontrollplokki. See käib ju imelihtsalt ära.

ps. Kõrvalistuja ukse herkon ei lähe ka keskluku kontrollmoodulisse.

ptrt · #24

oot.. nüüd on jälle minul segadus. Parandage mind, kui ma eksima juhtun, aga kas lukumehhanismide küljes olevad herkonid ei näita hoopis konkreetse ukse lahti või kinniolekut, mitte ukse lukusolekut? Piktogrammgi (mille küljes ülejäänud kolme ukse herkonid ju suisa otse on) näitab ju ukse lahti või kinniolekut. Seega, minu arusaamine oli sellest kesklukusüsteemist selline, et see juhiukse herkon blokeerib keskluku poolt uste lukustamise kui juhiuks lahti on, kuid lukku/lukust lahti käsu annab kesklukule ikkagi esimeste uste linkide küljes lukusüdamike taga asuvad mikrolülitid.

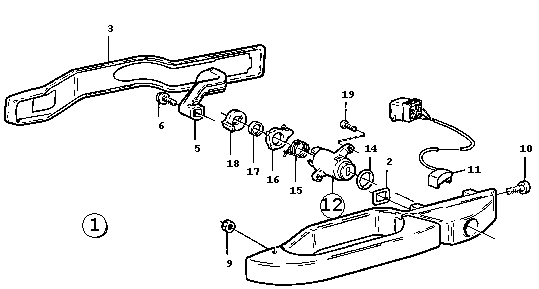

EDIT: virutasin teisest teemast esiukse lingi pildi, sealt siis see jublakas nr 11

Lisatud failid

#25

Kurjam...mul kah segadus

Aga esiuste mikrolülitid on omavahel paralleelselt, vähemalt minu 97. aasta tonnise skeemil küll. Lülitite "neutraal" läheb massi ja teistele otstele antakse mass vastavalt sellele, kas võtit keerata vasakule või paremale.

Kui on sihuke asi, et teiste uste mootorid reageerivad ka kõrvalistuja lukku keerates, siis on sul ptrt õigus ja mina panin puusse.
Kui reageerivad ainult juhipoolset lukku keerates on minul õigus (sest mikrolülitid ju paralleelselt...järelikult pole vahet kumba lülida).
Küsimus selles, et missugune lülija kesklukke blokeerib, kas herkon või mõlemad mikrolülitid.

Ehk keegi teab, kas kõrvalistuja ukse võtme keeramine mõjutab teisi uksi?

Herkonid+piktogramm näitab jah uste lahti/kinni olekut, muidu põleks piktogramm täies hiilguses juba siis kui lukud lahti.
