9000 Tulede kõrguse regulaatori lüliti pirni vahetamine (pildid)

[suur]

Tevalost sai paras ports sobivaid 14V 80mA pirne ostetud - otsustasin kõik mittetöötava välja vahetada. Tulede kõrguse regulaatori pirn oli üks neist.
Jutt siis '96 aasta tonnisest.

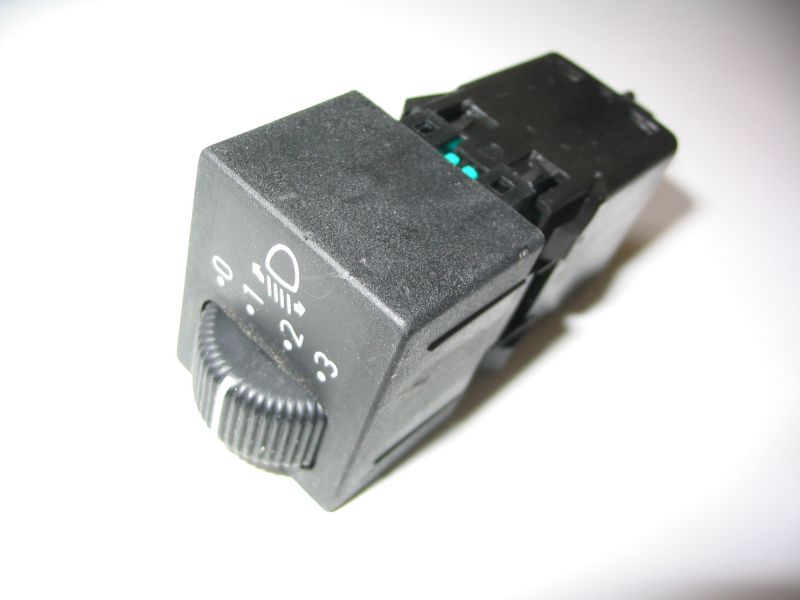

Eemalda lülitilt esipaneel

EDIT
Pirni andmed Tevalos:
33-538-36, 14V, 80mA, Hind oli 14,70 EEK'i
http://www.tevalo.ee/cgi-bin/web_store. ... !33-538-36

Lisatud failid

[suur]

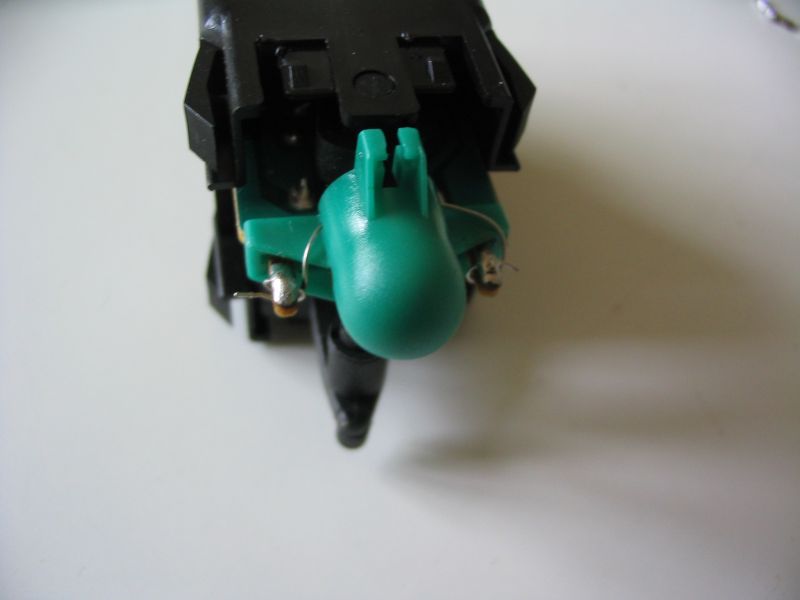

Esipaneeli taga rohelise mütsikese sees on pirn.

Lisatud failid

[suur]

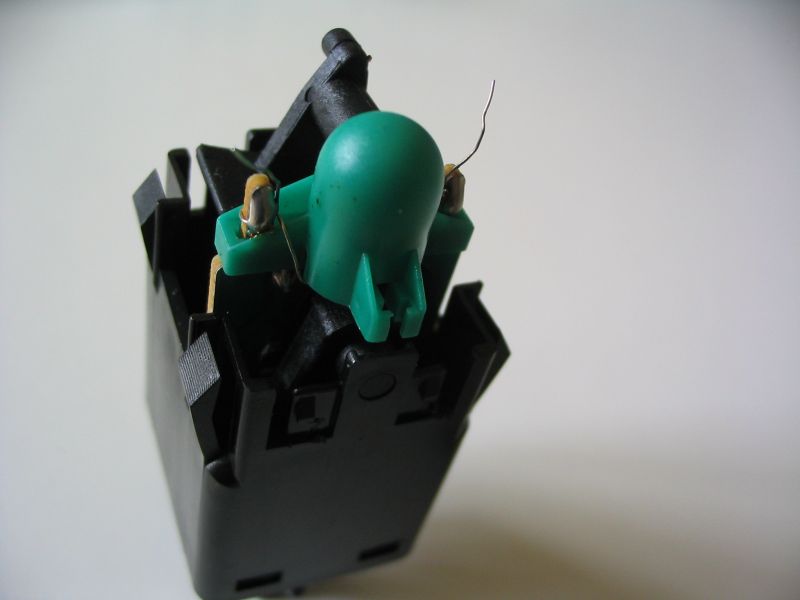

Et pirni kätte saada, jooda kõigepealt pirni jalad lahti. Tina pead eemaldama piisavalt, sest vastasel juhul ei tule roheline "mütsike" lihtsalt üle jootepunktide.

Lisatud failid

[suur]

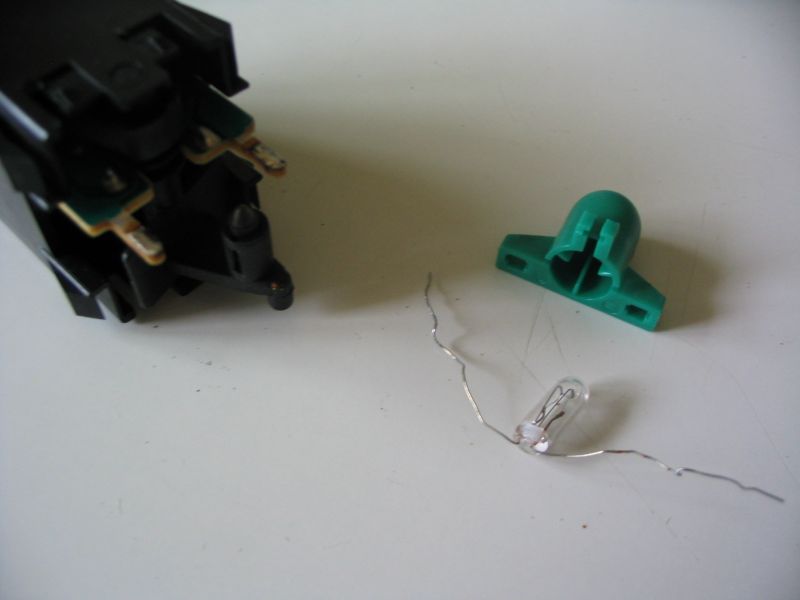

Kui jalad lahti joodetud, tõmba roheline plastkate koos pirniga plaadi küljest eemale, ning eemalda pirn pesast.

Lisatud failid

[suur]

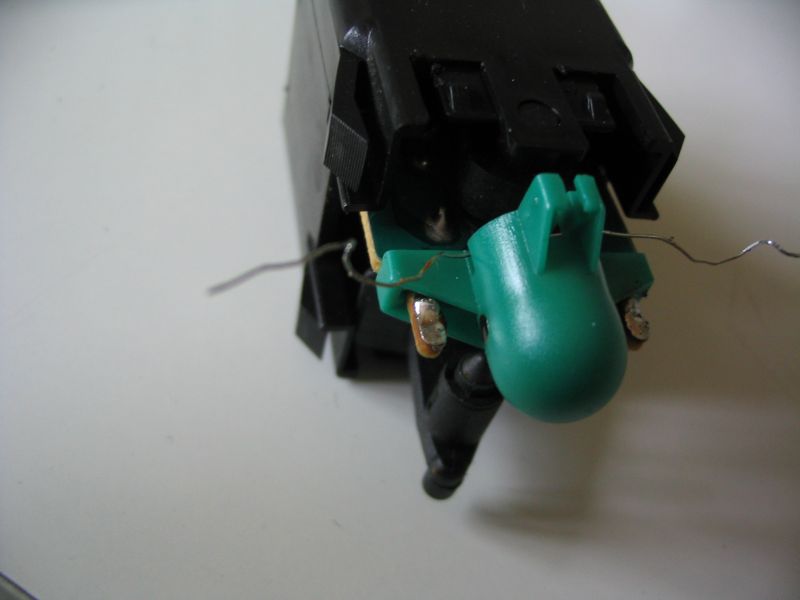

Pane uus pirn asemele ning jupid samamoodi kokku, nagu need lahtigi võtsid. Lõika uue pirni jalad parajaks ning jooda kinni.

Suru "esipaneel" peale tagasi. Jälgi, et seda tehes lülitusmehhanismi valesti kokku ei pane.
